Любой электротехнический шкаф, будь то силовой распределительный щит или шкаф управления автоматикой, нуждается в надежной защите от внешних воздействий: пыли, влаги и механических повреждений. Однако недостаточно просто выбрать корпус с требуемой степенью пыле- и влагозащиты (IP). Не менее важно обеспечить соответствующую защиту для аппаратуры, устанавливаемой на оболочке шкафа: светосигнальной аппаратуры, кнопок управления и кабельных вводов.

Поскольку общая степень защиты готового электротехнического шкафа определяется наименьшим значением IP среди всех установленных компонентов, уровень защиты всего изделия будет ограничиваться элементом с наименьшими показателями герметичности.

Кабельный ввод выполняет несколько ключевых функций: обеспечивает механическую фиксацию кабеля, защищает внутреннее пространство шкафа от проникновения пыли и влаги, а также предоставляет возможность для подключения входящих и отходящих кабельных линий. Без использования специального кабельного ввода острые кромки монтажного отверстия корпуса могут повредить изоляцию кабеля, что может привести к короткому замыканию токоведущей жилы на заземленный корпус, выходу оборудования из строя и созданию аварийной ситуации. Правильно подобранный и установленный кабельный ввод гарантирует сохранение заявленной степени защиты IP и надежную работу всего оборудования в течение всего срока службы.

В настоящей статье рассматриваются ключевые аспекты выбора кабельных вводов стандарта PG для обеспечения надежной защиты электротехнических шкафов.

Что скрывается за аббревиатурой PG?

Гермовводы (сальник, или кабельный ввод) PG были созданы в Германии, а аббревиатура расшифровывается как Panzer-Gewinde, то есть, бронированная резьба. Это тип стандартизированной немецкой резьбы, используемый для герметичного ввода кабелей и проводов в электрооборудование, обеспечивая защиту от пыли, влаги и механических повреждений. Сальник, или кабельный ввод PG, имеет типоразмер от PG7 до PG43. Тип резьбы – дюймовый.

Как устроен и работает кабельный ввод?

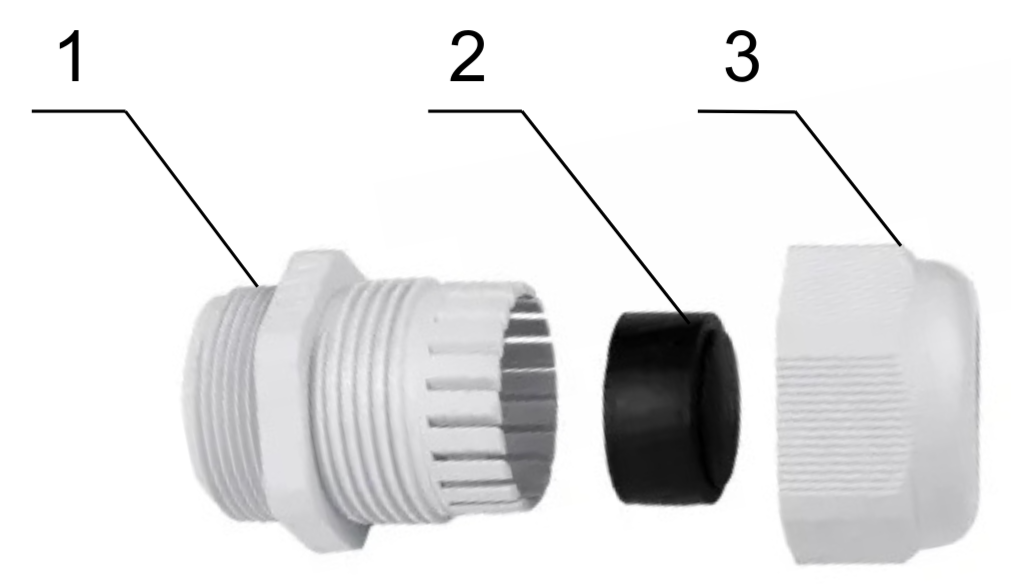

Конструкция классического кабельного ввода PG проста и гениальна. Она обычно состоит из трех основных частей:

1. Корпус (Цанга): Резьбовая часть, которая вставляется в подготовленное монтажное отверстие в корпусе устройства.
2. Уплотнительная манжета (Сальник): Эластичный элемент, чаще всего из качественного синтетического каучука или силикона. Именно он сжимается вокруг кабеля, создавая герметичное соединение.
3. Прижимная гайка: Внешняя гайка, которая при закручивании оказывает давление на уплотнительную манжету, заставляя ее равномерно обжать кабель. Равномерность обжатия и высокая степень герметизации обеспечиваются за счет сегментированной юбки (конусной части гайки, разделенной на лепестки), которая гарантирует симметричное сжатие уплотнительной манжеты без перекоса.

Принцип работы основан на простом механическом обжатии. При закручивании прижимной гайки ее сегментированная юбка давит на уплотнительную манжету. Это заставляет манжету равномерно сжиматься со всех сторон, плотно обжимая кабель и заполняя все зазоры между ним и стенками ввода. Одновременно резьбовая часть, закрепленная стопорной гайкой изнутри, надежно фиксируется в стенке корпуса, предотвращая прокручивание и обеспечивая герметичность.

Таблица 1 поможет вам правильно подобрать кабельный ввод для большинства типовых задач. Всегда сверяйтесь с данными конкретного производителя, так как допуски могут незначительно отличаться.

Как пользоваться таблицей:

1. Измерение внешнего диаметра кабеля (пучка кабелей). Необходимо точно измерить внешний диаметр кабеля или пучка кабелей в миллиметрах с помощью штангенциркуля. Если физический кабель недоступен на момент подбора, используйте справочные данные производителя кабеля.
2. Выбор ввода PG. Подбирается ввод, у которого диапазон диаметров кабеля включает полученное значение.
3. Рекомендация по надежному уплотнению. Для обеспечения лучшей герметичности и фиксации рекомендуется, чтобы диаметр кабеля находился ближе к верхней границе диапазона (максимальному значению).

Таблица 1 - PG-вводы и кабели: таблица совместимости

Маркировка ввода (PG)	PG 7	PG 9	PG 11	PG 13,5	PG 16	PG 21	PG 29	PG 36	PG 42	PG 48
Диапазон зажима (мин. – макс.)	3 – 6,5	4 – 8	5 – 10	6 – 12	10 – 14	13 – 18	18 – 25	22 – 32	30 – 38	34 – 44
Монтажное отверстие (мм.)	12,5	15,5	18,5	20,5	22,5	28,5	37,5	47	55	60
Кабель ВВГ, внешний диаметр (мм) (660 В)	–	–	–	10,2 (4´2,5 мм²)	10,2 (4´2,5 мм²)	15,9 (4´10 мм²)	20 (4´16 мм²)	22,7 (4´25 мм²)	–	–
Кабель АВВГ, внешний диаметр (мм)  (660 В)	–	–	–	10,2 (4´2,5 мм²)	10,2 (4´2,5 мм²)	15,8 (4´10 мм²)	18,5 (4´16 мм²)	22,3 (4´25 мм²)	–	–
Кабель АВБбШв, внешний диаметр (мм) (660 В)	–	–	–	–	–	–	22,9 (4´16 мм²)	22,9/ 26,9 (4´16)/ (4´25 мм²)	–	–
Кабель АПВи ПВ1, внешний диаметр (мм) (380 В)	3,3  (3 мм²); 3,7  (4 мм²); 3,9  (5 мм²).	4,2  (6 мм²); 5  (8 мм²).	5,4  (10 мм²)	6,9  (16 мм²); 8,6  (25 мм²); 9,8  (35 мм²).	11,5 (50 мм²)	13,3  (70 мм²); 15,6 (95 мм²); 17,1 (120 мм²).	–	–	–	–
Кабель АПВУ, внешний диаметр (мм) (380 В)	3,4  (2,5 мм²); 3,5  (3 мм²); 3,9  (4 мм²).	4,1  (5 мм²); 4,4  (6 мм²).	5,2  (8 мм²); 5,6  (10 мм²).	7,1  (16 мм²); 8,8  (25 мм²); 10  (35 мм²).	11,7 (50 мм²)	13,5  (70 мм²); 15,8 (95 мм²); 17,3 (120 мм²).	–	–	–	–
Кабель ПВ-2, внешний диаметр (мм) (380 В)	3,2  (2 мм²); 3,4  (2,5 мм²); 3,9  (3 мм²).	4,2  (4 мм²); 4,5  (5 мм²); 4,7  (6 мм²).	5,6 (8 мм²)	6,1  (10 мм²); 7,2  (16 мм²); 9,2  (25 мм²).	10,1  (35 мм²); 11,9  (50 мм²).	13,5  (70 мм²); 15,7  (95 мм²).	–	–	–	–
Кабель ПВ-3, внешний диаметр (мм) (380 В)	3,3  (2 мм²); 3,5  (2,5 мм²); 3,9  (3 мм²).	4,2  (4 мм²); 4,5  (5 мм²); 4,8  (6 мм²).	5,6  (8 мм²); 6  (10 мм²).	7,8 (16 мм²)	10,1  (25 мм²); 11,1  (35 мм²); 13  (50 мм²).	15,4 (70 мм²)	18,2 (95 мм²)	–	–	–
Кабель ПВ-4, внешний диаметр (мм) (380 В)	3,8  (1,5 мм²)	4,5  (2,0 мм²)	5,6  (2,5 мм²)	6,5  (3 мм²)	–	–	–	–	–	–
Кабель СИП-1, диаметр жгута (мм) (без жилы освещения)	–	–	–	–	–	16 (1х16+ 1х25 мм²)	22 (3х16+ 1х25 мм²)	26 (3х25+1х35 мм²); 30 (3х35+1х50 мм²).	33 (3х50+1х50 мм²); 35 (3х50+1х70 мм²).	38 (3х70+1х70 мм²); 41 (3х70+1х95 мм²); 43 (3х95+1х70 мм²).
Кабель СИП-1, диаметр жгута (мм) (с жилами освещения)	–	–	–	–	–	–	–	30 (3х35+1х50+1х16; 3х35+1х50+1х25; 3х35+1х50+2х16; 3х35+1х50+2х25 мм²)	33 (3х50+1х50+1х16; 3х50+1х50+1х25; 3х50+1х50+2х16; 3х50+1х50+2х25 мм²)	35-42 (3х50…3х95 мм²)
Кабель СИП-2, диаметр жгута (мм) (без жилы освещения)	–	–	–	–	–	–	22 (3х16+ 1х25 мм²)	26 (3х25+1х35 мм²); 28 (3х16+1х54.6 мм²); 30 (3х25+1х54.6; 3х35+1х50 мм²).	32 (3х35+1х54.6 мм²); 33 (3х50+1х50 мм²); 35 (3х50+1х54.6; 3х50+1х70 мм²).	38 (3х70+1х54.6; 3х70+1х 70 мм²); 41 (3х70+1х95 мм²); 43 (3х95+1х70 мм²).
Кабель СИП-2, диаметр жгута (мм) (с жилами освещения)	–	–	–	–	–	–	–	28-30 (3х16…3х35 мм²)	32-33 (3х35…3х50 мм²)	35-42 (3х50…3х95 мм²)
Кабель СИП-3-20, диаметр жгута (мм)	–	–	–	–	12 (35 мм²); 13 (50 мм²).	15 (70 мм²); 16 (95 мм²).	18 (120 мм²); 19 (150 мм²); 21 (185 мм²).	24 (240 мм²)	–	–
Кабель СИП-3-35, диаметр жгута (мм)	–	–	–	–	–	14 (35 мм²); 16 (50 мм²); 17 (70 мм²).	19 (95 мм²); 20 (120 мм²); 22 (150 мм²).	24 (185 мм²); 26 (240 мм²).	–	–
Кабель СИП-4, диаметр жгута (мм) (без жилы освещения)	–	–	–	–	–	15 (2х16 мм²); 16 (3х16 мм²); 18 (4х16 мм²).	18 (2х25 мм²); 20(2х35 мм²); 23(2х50 мм²); 19(3х25 мм²); 22(3х35 мм²); 21,6 (5х16 мм²).	27 (2х70 мм²); 31 (2х95 мм²); 25 (3х50 мм²); 29 (3х70 мм²); 23 (4х25 мм²); 24 (4х35 мм²); 29 (4х50 мм²).	31 (2х95 мм²); 34 (2х120 мм²); 34 (3х95 мм²); 36 (3х120 мм²); 32 (4х70 мм²).	39 (4х95 мм²); 41 (4х120 мм²).
Кабель СИП-4, диаметр жгута (мм) (с жилами освещения)	–	–	–	–	–	–	19 (2х25+1х16 мм²); 20.6 (2х25+2х16 мм²); 20 (2х35+1х25 мм²).	25 (2х35+2х25 мм²); 23 (2х50+1х16 мм²); 28 (2х50+1х25мм²); 26 (2х50+2х25 мм²); 27 (2х70+1х16 мм²).	31 (2х95+1х16 (1х25) мм²); 34 (2х120+1х16 мм²).	–
Кабель СИП-4, диаметр жгута (мм) (с жилами освещения)	–	–	–	–	–	–	19 (3х25 мм²); 22 (3х35 мм²); 21,6 (5х16 мм²).	26 (3х35+1х25 мм²); 28 (3х35+2х25 мм²); 29 (3х50+1х25 мм²); 30 (3х70+1х16 мм²).	31.1 (3х70+1х25 мм²); 33.4 (3х70+2х16 мм²); 35 (3х70+2х25; 3х95+1х16 мм²).	39 (3х95+2х16 мм²); 40 (3х95+2х25 мм²); 36 (3х120+1х16 мм²); 41 (3х120+2х16 мм²); 43 (3х120+2х25мм²).
Кабель СИП-4, диаметр жгута (мм) (с жилами освещения)	–	–	–	–	–	–	24.8 (4х25+1х16 мм²).	27 (4х25+2х16 мм²); 26.4(4х35+1х16 мм²); 28 (4х35+1х25 мм²); 29 (4х35+2х16 (2х25) мм²).	31 (4х50+2х16(2х25) мм²); 34 (4х70+1х16 мм²); 35 (4х70+1х25 мм²); 36 (4х70+2х16(2х25) мм²).	39 (4х95+1х16 мм²); 40 (4х95+1х25 мм²); 42 (4х95+2х25 мм²); 41 (4х120+1х16 мм²); 42.2 (4х120+1х25 мм²);

Важные дополнительные сведения:

1. Диапазон зажима: Указанный диапазон является рекомендованным производителем для обеспечения герметичности и надежной фиксации. Кабель меньшего диаметра может не обеспечить требуемую степень герметичности, а кабель большего диаметра может не соответствовать посадочным размерам сальника. Для достижения максимальной надежности рекомендуется обжимать один кабель одним кабельным вводом.
2. Для пучка кабелей: Если вы планируете пропускать через один сальник несколько кабелей (что не является рекомендуемой практикой), необходимо вычислить эквивалентный диаметр пучка. Формула для расчета:

Где:
Dэкв — это эквивалентный диаметр пучка кабелей (мм), который используется для выбора сальника;

d — это внешний диаметр одного кабеля (мм) в пучке (если кабели разного диаметра, используется усредненное или наибольшее значение с учетом запаса);

n — это количество кабелей в пучке.

• Важное уточнение: Пучок кабелей рекомендуется обжимать только в том случае, если сечение этого пучка максимально близко к окружности.
• Пример: 3 кабеля по 5 мм: 5 * √3 ≈ 5 * 1.73 ≈ 8.65 мм. Вам подойдет ввод PG11 (диапазон 5-10 мм).

     3.Типы кабельных вводов:

• Пластиковые (полиамид 6): Для обычных условий, невысоких требований к механической прочности.
• Резиновые: Обеспечивают лучшую герметизацию и виброустойчивость.
• Металлические (латунь, нерж. сталь): Для тяжелых условий, высоких температур, взрывоопасных зон.

      4. Монтаж:

• Рекомендуется всегда использовать уплотнительную шайбу (обычно поставляется в комплекте) для обеспечения защиты от пыли и влаги (класса IP54 и выше).
• Затягивайте гайку ввода руками или с помощью ключа с умеренным усилием, чтобы не повредить резьбу или корпус и не передавить кабель.

Кабели для кабельных вводов — разбираем маркировку (ВВГ, АВВГ, АВБбШв, АПВУ, СИП)

Успешная герметизация кабельного ввода зависит не только от правильного выбора сальника PG, но и от понимания того, какой именно кабель через него проходит. Разные типы кабелей имеют разную конструкцию, толщину и сферу применения. Наиболее часто через вводы PG подключаются кабели марок ВВГ, АВВГ и АВБбШв. Давайте разберемся, что скрывается за этими аббревиатурами и как их правильно применять.



ВВГ — медная классика для внутренней установки

Маркировка кабеля — это его паспорт, который описывает его устройство от внутреннего слоя к внешнему.

Расшифровка:

Отсутствие первой буквы «А» — по умолчанию означает, что токопроводящие жилы изготовлены из меди. Это более предпочтительный материал из-за его высокой электропроводности, гибкости и надежности.

В — Виниловая изоляция. Первая буква «В» указывает на материал изоляции самих жил — это поливинилхлорид (ПВХ).

В — Виниловая оболочка. Вторая буква «В» означает, что внешняя оболочка кабеля также сделана из ПВХ.

Г — Голый. Это ключевая характеристика. Буква «Г» означает, что кабель не имеет защитного бронированного покрова.

Сфера применения: Кабель ВВГ предназначен для стационарной прокладки внутри сухих и влажных помещений, в кабельных каналах, лотках, по стенам. Его главное преимущество — гибкость и относительно небольшой внешний диаметр. Он НЕ ПРЕДНАЗНАЧЕН для прокладки в земле, так как броня отсутствует, и грызуны или камни легко могут его повредить.

Для кабельных вводов: Благодаря гладкой и круглой оболочке из ПВХ, кабель ВВГ идеально герметизируется стандартными уплотнительными манжетами вводов PG.



АВВГ — экономичный алюминиевый аналог

Конструкция этого кабеля полностью идентична ВВГ, за исключением одного ключевого элемента.

Расшифровка:

А — Алюминий. Первая буква «А» четко указывает, что токопроводящие жилы выполнены из алюминия.

В — Виниловая изоляция жил.

В — Виниловая оболочка.

Г — Голый.

Сфера применения: Область применения та же, что и у ВВГ: внутренняя электропроводка, распределительные щиты, подключение оборудования внутри зданий. Его главное преимущество — более низкая стоимость по сравнению с медным кабелем.

Важное ограничение: Алюминий — более хрупкий и ломкий металл. Он хуже гнется и имеет меньшую электропроводность, чем медь. При одинаковом сечении алюминиевый кабель будет иметь больший внешний диаметр, чем медный, что важно учитывать при подборе кабельного ввода. При частых изгибах или вибрациях алюминиевые жилы могут переломиться.



АВБбШв — бронированный кабель для суровых условий

Это принципиально другой тип кабеля, предназначенный для работы в тяжелых условиях.

Расшифровка:

А — Алюминиевые жилы.

В — Виниловая изоляция жил.

Б — Броня. Обозначает, что кабель защищен броней из двух стальных оцинкованных лент, наложенных поверх специальной подушки.

б — без подушки. В современных кабелях эта буква часто опускается, так как защитная подушка (из битума или пластмассовых лент) обычно присутствует под броней для предотвращения повреждения изоляции.

Шв — Защитный Шланг выпрессованный из винила (ПВХ). Броня не остается голой — она защищена от коррозии прочной внешней оболочкой из ПВХ.

Сфера применения: Это кабель для прокладки в земле (траншеях), в туннелях, коллекторах, а также в местах с высоким риском механических повреждений (например, в цехах с движущимися механизмами). Стальная броня эффективно защищает от давления грунта, ударов лопатой и зубов грызунов.

Для кабельных вводов: Это самый сложный кабель для герметизации. Его внешняя оболочка Шв часто имеет шероховатую поверхность и ребристую структуру. Кроме того, из-за наличия брони он имеет значительно больший внешний диаметр при том же сечении жил, что и у ВВГ или АВВГ.

Для него критически важно использовать кабельные вводы с мягкими и эластичными уплотнительными манжетами, способными повторить его сложный рельеф и обеспечить герметичность. Часто для бронированных кабелей требуются вводы большего размера.



АПВУ — для электромонтажных работ

А: (первая буква) – указывает на материал токопроводящей жилы: алюминий.

П: – обозначает тип изделия: провод.

В: (последняя буква) – означает материал изоляции: поливинилхлоридный (ПВХ) пластикат.

У: Оболочка из усиленного полиэтилена.



СИП — используется во время прокладки ЛЭП

С — Самонесущий: Провод сам себя поддерживает и крепится к опорам.

И — Изолированный: Жилы покрыты изоляцией, что повышает безопасность при эксплуатации по сравнению с неизолированными проводами.

П — Провод: По стандарту это провод, а не кабель, из-за особенностей конструкции.

Кабельный ввод PG — это небольшой, но жизненно важный компонент, который выступает в роли надежного стража на границе между внутренней средой электротехнического устройства и окружающим миром. Помимо буквенной маркировки типа (ВВГ, АВВГ и т.д.), маркировка кабеля включает цифровую часть, определяющую количество токопроводящих жил и их номинальное сечение в мм², что необходимо учитывать при подборе ввода.

Правильный выбор и монтаж этого элемента — это простое и недорогое действие, которое значительно повышает надежность, безопасность и долговечность любого электрооборудования. Помните золотое правило: всегда измеряйте фактический внешний диаметр кабеля штангенциркулем и сверяйтесь с таблицами соответствия. Для достижения наилучшего результата рекомендуется использовать кабельные вводы проверенных производителей, таких как BIMED. Продукция BIMED отличается высоким качеством материалов и точностью изготовления, что гарантирует идеальную герметизацию и долговечность соединения.
