Если коротко ответить на вопрос, что такое кабельный лоток, — это несущая конструкция открытого типа, по которой прокладывают силовые и слаботочные линии внутри зданий, в тоннелях, на эстакадах и в цехах. В отличие от труб, лоток не закрывает трассу наглухо: кабели лежат свободно, их видно, к ним можно подобраться в любой момент.

На объекте такая конструкция решает сразу несколько задач:

удерживает вес кабельной линии и снимает нагрузку с самих проводников;
защищает изоляцию от механических повреждений при монтаже и обслуживании;
обеспечивает отвод тепла от токоведущих жил за счет открытой прокладки;
позволяет разделить цепи разного назначения — силовые, контрольные, сети связи;
упрощает ревизию и последующую доукладку линий.

Именно из-за последнего пункта к подбору сечения трассы относятся серьезно: переделывать смонтированную магистраль дороже, чем изначально заложить правильный габарит.

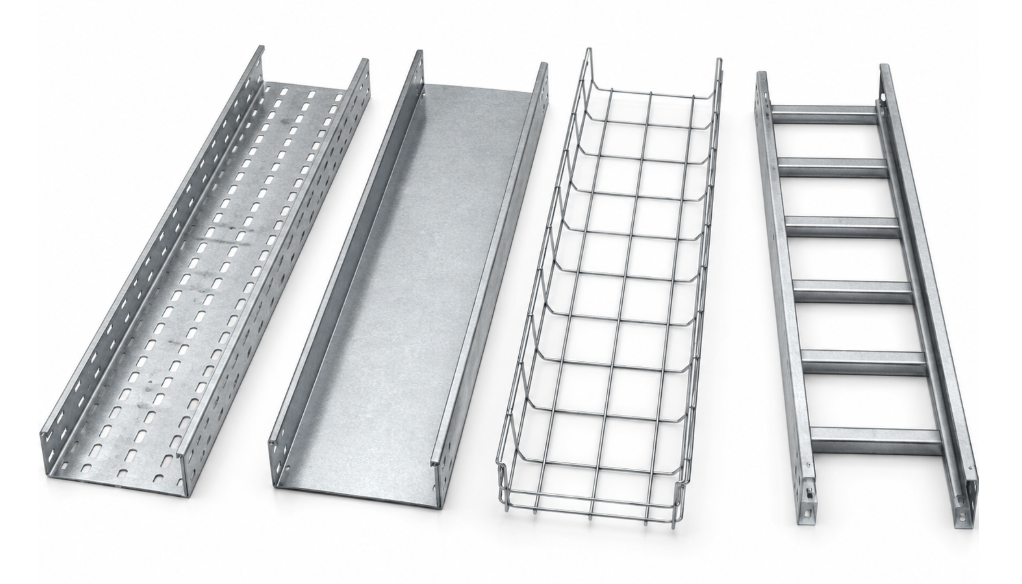

виды кабельных лотков

Типы кабельных лотков и их влияние на размер

Прежде чем считать габариты, стоит определиться с конструкцией. Основные типы кабельных лотков различаются по исполнению боковин и днища, и от этого напрямую зависит полезная площадь сечения:

Перфорированные — стальные, с отверстиями в дне и стенках, универсальный вариант для внутренних помещений.
Неперфорированные (сплошные) — закрытое днище, применяются там, где нужна дополнительная защита от пыли и капель.
Проволочные (сетчатые) — легкие, с максимальной вентиляцией, удобны для слаботочки и частых изменений трассы.
Лестничного типа — рассчитаны на тяжелые силовые кабели большого сечения и длинные пролеты.

Отдельная категория — лотки кабельных каналов, то есть пластиковые и металлические короба с крышкой, которые монтируют по стенам в административных и жилых помещениях. У них полезный объем меньше номинального: крышка и внутренние перегородки съедают часть сечения, и это нужно учитывать в расчете.

Какие параметры кабелей влияют на выбор

Основной исходник для расчета — не количество кабелей само по себе, а их суммарная площадь. Считают по наружному диаметру с учетом оболочки, а не по сечению жилы. Кабель ВВГнг 5×16 при жиле 16 мм² имеет внешний диаметр около 25 мм, то есть занимает почти 500 мм² площади.

Второй фактор — жесткость и минимально допустимый радиус изгиба. Толстые бронированные линии нельзя укладывать плотно и разворачивать резко, поэтому на поворотах трассы им нужен дополнительный запас по ширине. Третий момент — тепловыделение. Силовые линии, работающие с высокой токовой нагрузкой, при плотной укладке в несколько слоев греют друг друга, и по нормам к ним применяются понижающие коэффициенты. Разделение силовых и контрольных цепей по разным трассам или установка перегородки тоже отнимают полезное пространство.

Как рассчитать ширину и высоту кабельного лотка

Порядок действий простой. Сначала считают суммарную площадь всех кабелей: для каждого берут πD²/4 по наружному диаметру и складывают результаты. Затем сумму делят на коэффициент заполнения — для силовых линий обычно берут 0,4–0,5, для слаботочных допускается до 0,6. Полученную площадь делят на выбранную высоту борта, и получается требуемая ширина.

Стандартный ряд типоразмеров выглядит так:

Высота борта, мм	Типовая ширина, мм	Для чего подходит
50	50–200	слаботочные сети, единичные силовые линии
80	100–400	смешанные трассы в щитовых и цехах
100	200–500	магистрали среднего сечения
150	300–600	тяжелые силовые пучки, лестничные системы

Пример: двенадцать кабелей диаметром 18 мм дают суммарно около 3050 мм². При коэффициенте заполнения 0,45 требуется сечение примерно 6800 мм². Если брать борт 80 мм, ширина выходит около 85 мм — то есть подойдет типоразмер 100×80 мм.

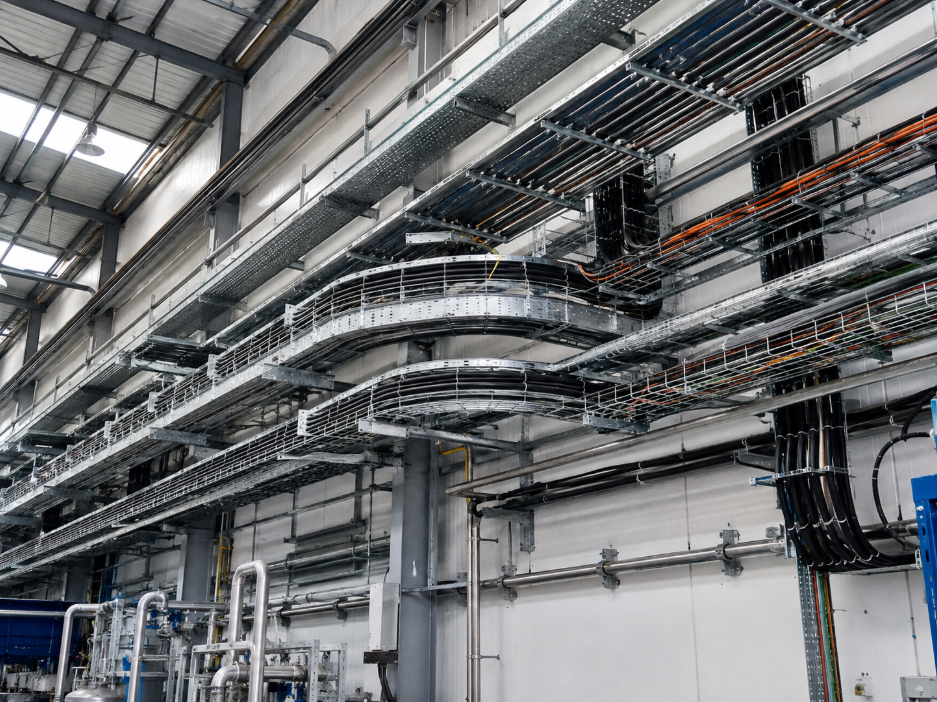

Большие промышленные кабельные корпуса

Запас на расширение кабельных линий

Практика показывает: трасса, забитая под завязку в день сдачи объекта, через два-три года становится проблемой. Поэтому к расчетной площади всегда добавляют резерв.

10–15% — для завершенных объектов без планов по развитию.
20–30% — стандартный запас для производственных и офисных зданий.
до 50% — для серверных, лабораторий и цехов, где оборудование меняется регулярно.

Резерв удобнее закладывать шириной, а не высотой: добавить кабель в широкий лоток проще, чем распутывать многослойный пучок. И еще один момент — запас нужен не только в самой конструкции, но и в креплениях: кронштейн, рассчитанный впритык, при доукладке придется менять вместе с трассой.

Как избежать перегрузки лотка

Перегруз проявляется не сразу: сначала провисает днище, потом появляются локальные перегревы, а через несколько лет — пробои изоляции в местах давления. Чтобы этого не случилось, стоит соблюдать несколько правил:

не превышать распределенную нагрузку, указанную производителем для конкретного шага опор;
укладывать силовые кабели в один слой, слаботочные — не более чем в два-три;
сокращать пролет между кронштейнами на участках с тяжелыми линиями до 1–1,5 м;
фиксировать кабели стяжками на вертикальных участках, чтобы вес не собирался в нижней точке;
не использовать трассу как опору для труб, воздуховодов и посторонних конструкций.

Отдельно проверяйте узлы поворотов и переходов между уровнями — именно там чаще всего возникает локальное превышение нагрузки.

Практические рекомендации по подбору размеров

Начинайте расчет с кабельного журнала, а не с каталога: сначала список линий с диаметрами, потом типоразмер. Округляйте всегда в большую сторону — разница в цене между 100 и 150 мм несопоставима со стоимостью переделки.

Когда речь идет о небольших линиях по стене, вопрос обычно звучит иначе: какой кабель-канал для провода взять и какие размеры кабель-канала считать достаточными. Здесь работает то же правило заполнения — не более 60% внутреннего сечения, иначе крышка перестанет защелкиваться, а провод получит лишний изгиб.

И последнее: сверяйте выбранный габарит с реальными условиями монтажа. Ширина 400 мм на бумаге может не пройти между балкой и коробом вентиляции. Замер по месту до заказа экономит и время, и деньги.
