Кабеленесущие системы — это конструкции, которые удерживают, направляют и защищают электропроводку на всем протяжении трассы. К ним относят лотки, короба, кабель-каналы, лестничные и проволочные конструкции, а также крепежные элементы: кронштейны, консоли, подвесы, соединители. Проще говоря, это «скелет» электрической разводки объекта, на который ложится вся физическая нагрузка от кабельных линий.
Применяют их практически везде, где проводка не заводится в стену:
- производственные цеха, склады, ангары с открытой прокладкой по перекрытиям;
- офисные и административные здания, где трассы идут по стенам и в подвесных потолках;
- серверные, ЦОДы и лаборатории с плотными слаботочными пучками;
- жилые помещения — там чаще применяют короб для кабель-канала по стене или плинтусу;
- инженерные тоннели, эстакады, объекты энергетики.
Разделение по материалу — первое, с чего начинается подбор. Металл и пластик решают одну задачу, но ведут себя в эксплуатации совершенно по-разному.

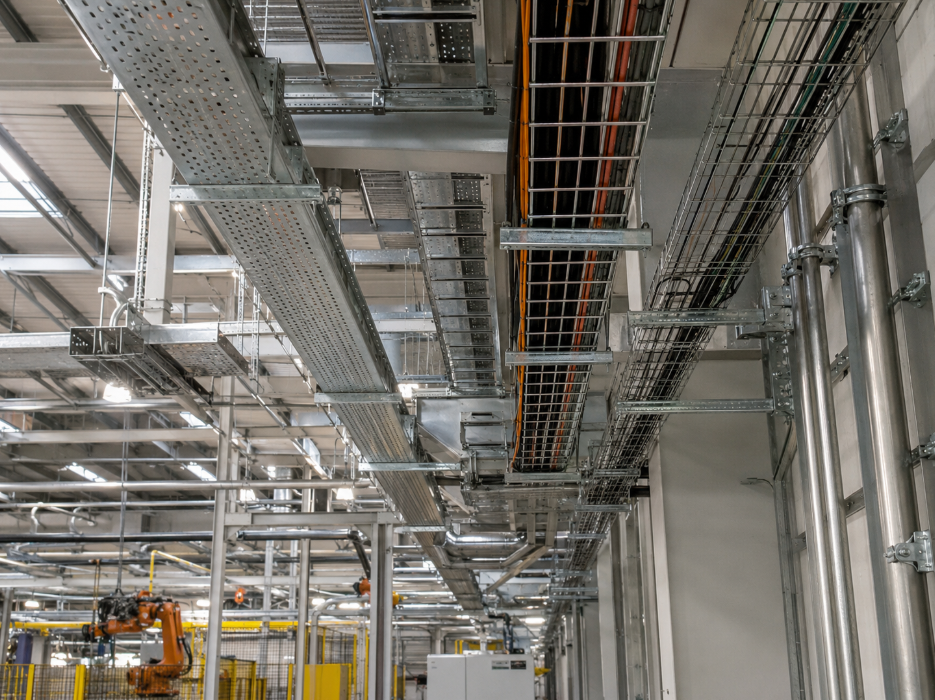

Металлические кабеленесущие системы: прочность и нагрузка
Металлические кабеленесущие системы — лотки перфорированные, сплошные, проволочные и лестничного типа — изготавливают из холоднокатаной стали с цинковым покрытием, реже из нержавейки или алюминия. Толщина металла обычно составляет от 0,55 до 1,5 мм, и от нее напрямую зависит допустимая распределенная нагрузка.
Ключевые характеристики стальных конструкций:
- Несущая способность. Лоток 200×80 мм при шаге опор 1,5 м выдерживает 50–90 кг на погонный метр — пластик такие значения не показывает в принципе.
- Стойкость к температуре. Сталь не деформируется ни при −40 °C, ни при нагреве от силовых линий с высокой токовой нагрузкой.
- Негорючесть. Металл не поддерживает горение и не выделяет продуктов разложения при пожаре.
- Экранирование. Замкнутый стальной короб частично снижает влияние внешних электромагнитных помех на сигнальные цепи.
- Ремонтопригодность. Секцию можно нарастить, обрезать, приварить кронштейн по месту.
Обратная сторона — вес, цена и необходимость аккуратно обрабатывать кромки после резки, иначе острые края повредят изоляцию.
Пластиковые кабеленесущие системы: особенности и преимущества
Пластиковые изделия делают преимущественно из самозатухающего ПВХ, реже из полипропилена или полиамида. Это привычные всем короба с защелкивающейся крышкой, гибкие гофрированные трубы, напольные и плинтусные профили. Основное их достоинство — простота: монтаж выполняется дюбель-гвоздями или на клей, резка делается ножовкой или обычным ножом, а внутренние углы, повороты и заглушки идут готовыми аксессуарами того же цвета.
Пластик не проводит ток и не корродирует, поэтому его спокойно ставят во влажных помещениях, на объектах пищевой промышленности, в химических лабораториях. Он легче стали примерно в пять раз, что критично для гипсокартонных перегородок и легких оснований. Наконец, эстетика: белый или под дерево короб на стене офиса выглядит уместнее оцинкованного лотка.
Ограничения тоже очевидны. ПВХ теряет ударную прочность на морозе, желтеет и становится хрупким под ультрафиолетом, а при устойчивом нагреве выше 60 °C начинает вести. Нагрузку он держит только собственную и кабельную — вставать на такую конструкцию или подвешивать к ней что-либо нельзя.
Сравнение материалов по долговечности, монтажу и стоимости
Чтобы понять разницу предметно, полезно свести основные параметры в одну таблицу.
|
Критерий |
Металл |
Пластик |
|
Срок службы в помещении |
25–40 лет |
15–25 лет |
|
Срок службы на улице |
15–25 лет (оцинковка) |
5–10 лет, требуется УФ-стабилизация |
|
Допустимая нагрузка |
высокая |
низкая |
|
Рабочий диапазон температур |
−40…+120 °C |
−15…+60 °C |
|
Скорость монтажа |
средняя, нужен инструмент |
высокая |
|
Стоимость метра трассы |
выше в 1,5–3 раза |
ниже |
|
Поведение при пожаре |
не горит |
самозатухает, но плавится |
Итоговая стоимость объекта зависит не только от цены профиля. Металл требует больше крепежа, времени и квалификации монтажников, зато служит дольше и реже требует замены участков.
В каких условиях лучше использовать металлические решения
Сталь становится единственным разумным выбором в целом ряде ситуаций:

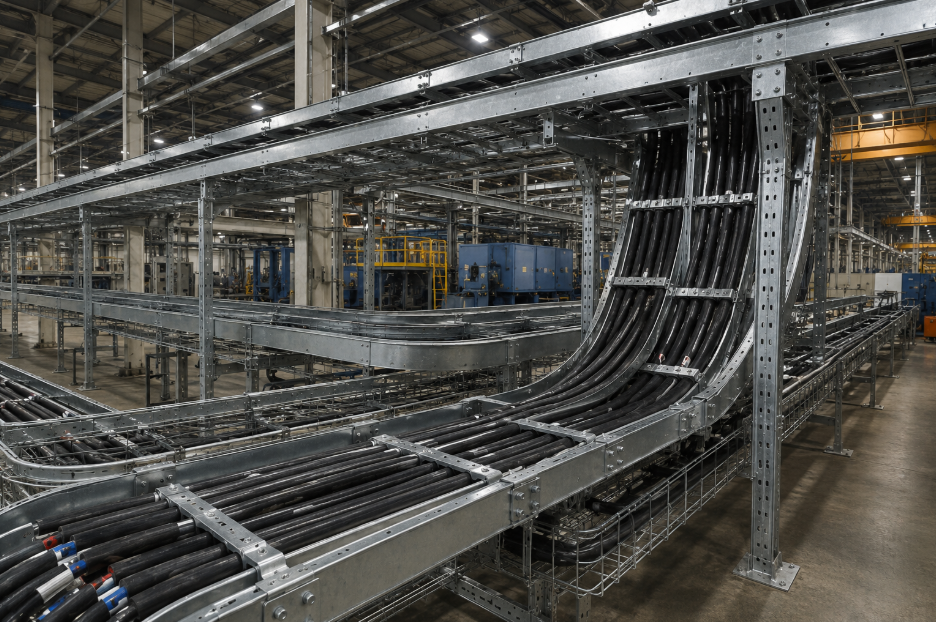

- силовые магистрали большого сечения и многослойные пучки весом от 20 кг на метр;
- длинные пролеты между опорами — от 1,5 м и больше;
- цеха, котельные, помещения с повышенной температурой и риском механических ударов;
- наружная прокладка по фасадам, эстакадам и кровле;
- объекты с жесткими требованиями пожарной безопасности — больницы, школы, транспортные узлы;
- трассы, которые придется многократно доукладывать новыми линиями.
Когда пластиковые системы становятся более удобным вариантом
Разбираясь, какие бывают кабель-каналы для электропроводки в жилых и офисных помещениях, легко заметить: там почти всегда побеждает пластик. Он оправдан, если:
- проводка идет по чистовой отделке и должна быть незаметной;
- речь о слаботочке — интернет, видеонаблюдение, сигнализация, домофония;
- основание легкое: гипсокартон, дерево, пеноблок;
- монтаж ведется без сварки и мощного инструмента, часто силами одного специалиста;
- важна электробезопасность во влажной среде и отсутствие проводящих поверхностей;
- нужен быстрый демонтаж — например, в арендованном помещении.
Как определиться с выбором
Универсального ответа на вопрос, какие бывают кабель-каналы и какой из них подойдет конкретной трассе, не существует — все решает расчет. Отталкивайтесь от трех цифр: суммарного веса кабелей на погонный метр, температурного режима и требуемого коэффициента заполнения. Если вес превышает 15–20 кг/м либо трасса выходит за пределы отапливаемого контура, берите сталь. Для внутренней разводки в чистовых помещениях с нагрузкой до 5 кг/м пластиковый профиль полностью закрывает задачу.
Понять, какой нужен кабель-канал для провода в бытовом сценарии, еще проще: сложите наружные диаметры всех линий, добавьте 40% запаса и подберите ближайший больший типоразмер. На практике комбинированный подход встречается чаще всего: стальные магистрали в технических зонах и пластиковые отводы к конечным потребителям. Такая связка дает и нужный ресурс, и разумную стоимость проекта.
