Щиты УКН используются для приема, распределения электроэнергии и защиты кабельных линий от перегрузок и коротких замыканий напряжением 0,4 кВ и частотой 50 Гц.

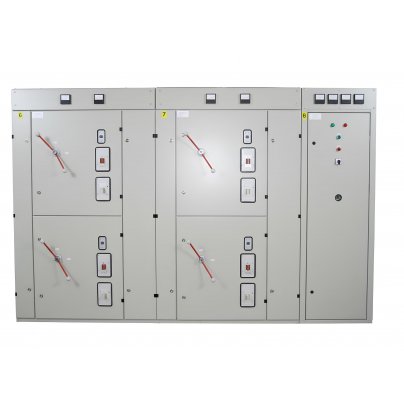

Щиты УКН состоят из панелей стандартного типа
УКН могут применяться в качестве в качестве главных распределительных щитов на:
- объектах промышленных предприятий;
- административных зданиях и сооружениях;
- в составе комплектных трансформаторных подстанций типа КТП;

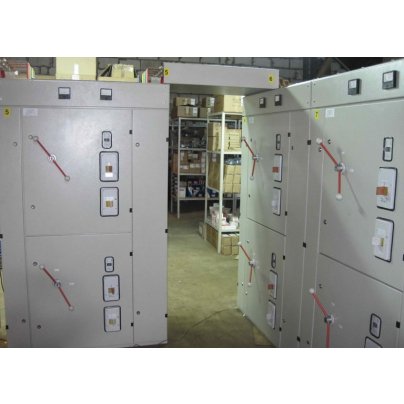

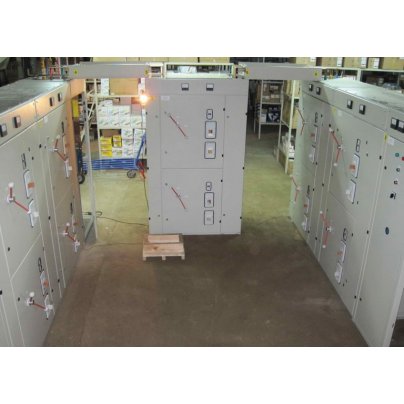

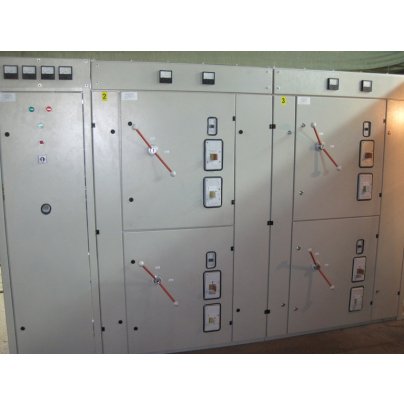

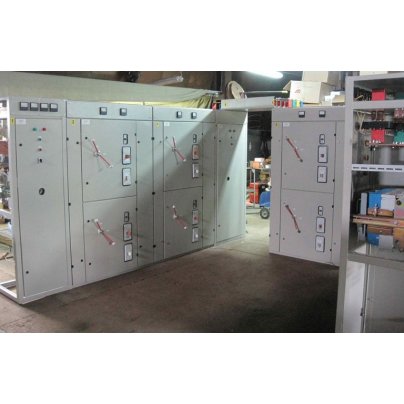

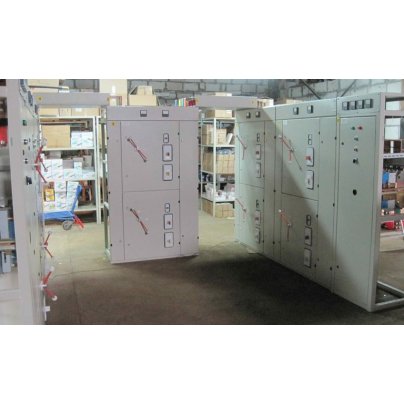

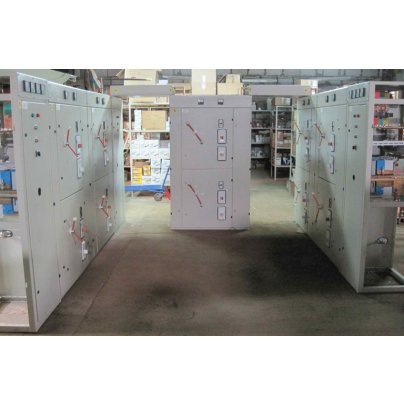

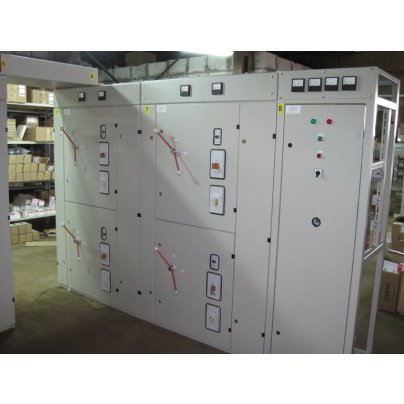

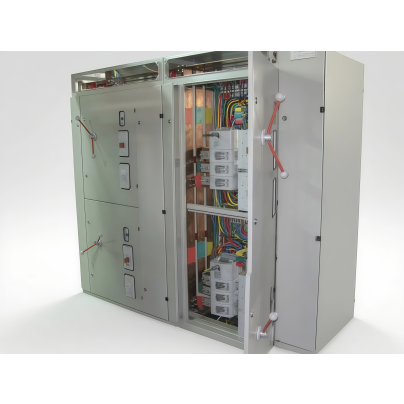

Шкафы УКН представляют собой каркасную сварную конструкцию из специальных стальных профилей, перфорированных по всему периметру внутреннего пространства шкафа, защищенную со всех сторон металлической оболочкой.

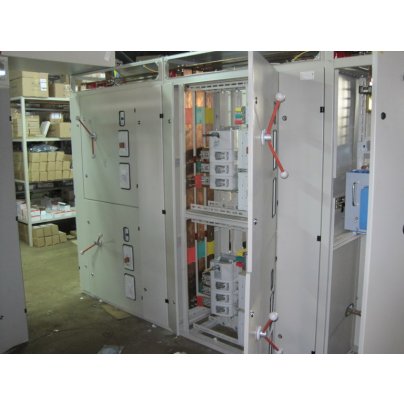

Пространство каждого шкафа условно разделено на отсеки: шинный, аппаратный, кабельный, релейный (при наличии). Каждый отсек имеет индивидуальную дверь (или панель), закрывающуюся на замок или с помощью крепежных изделий.
По функциональному назначению шкафы УКН подразделяют на вводные, секционные, линейные и вводно-линейные. В составе щита при необходимости устанавливается устройство компенсации реактивной мощности с автоматическим регулированием.
| Наименование | Тип | Габаритные размеры (ШхГхВ) |
Номинальный ток аппаратов, А |
Примечания |
| УКН-01-01 У3 | Вводный |
400х600х2200 | 400 – 630 |
QF выкатного исполнения |
| УКН-01-02 У3 | 600х600х2200 | 1000 – 1600 | ||
| УКН-01-03 У3 | 800х600х2200 | 2000 – 4000 | ||
| УКН-02-01 У3 | 400х600х2200 | 400 – 630 |
QF выкатного исполнения |
|
| УКН-02-02 У3 | 600х600х2200 | 1000 – 1600 | ||
| УКН-02-03 У3 | 800х600х2200 | 2000 – 4000 | ||
| УКН-03-01 У3 | 400х600х2200 | 400 – 630 |
QF стационарного исполнения |
|
| УКН-03-02 У3 | 600х600х2200 | 1000 – 1600 | ||
| УКН-03-03 У3 | 800х600х2200 | 2000 – 2500 | ||
| УКН-04-01 У3 | 400х600х2200 | 400 – 630 |
QF стационарного исполнения |
|
| УКН-04-02 У3 | 600х600х2200 | 1000 – 1600 | ||
| УКН-04-03 У3 | 800х600х2200 | 2000 – 2500 | ||
| УКН-05-01 У3 | Секционный |
600х600х2200 | 400 – 630 |
QF выдвижного исполнения |
| УКН-05-02 У3 | 800х600х2200 | 1000 – 1600 | ||
| УКН-05-03 У3 | 1100х600х2200 | 2000 – 2500 | ||
| УКН-06-01 У3 | 800х600х2200 | 400 – 630 |
QF стационарного исполнения |
|
| УКН-06-02 У3 | 1100х600х2200 | 1000 – 2500 | ||
| УКН-07-01 У3 | 800х600х2200 | 400 – 630 | ||
| УКН-07-02 У3 | 1100х600х2200 | 1000 – 2500 | ||
| УКН-08-01 У3 | Линейный |
400х600х2200 | 400 – 630 |
QF выдвижного исполнения |
| УКН-08-02 У3 | 600х600х2200 | 1000 – 1600 | ||
| УКН-08-03 У3 | 800х600х2200 | 2000 – 2500 | ||
| УКН-10-01 У3 | 400х600х2200 | 100 – 630 |
QF стационарного исполнения |
|
| УКН-10-02 У3 | 600х600х2200 | 100 – 630 | ||
| УКН-10-03 У3 | 800х600х2200 | 100 – 630 | ||
| УКН-11-01 У3 | 1200х600х2200 | 100 – 630 | QF1–QF10 в съёмном исполнении | |
| УКН-12-01 У3 | 1200х600х2200 | 160 – 630 | QF1–QF6 стационарного исполнения | |
| УКН-13-01 У3 | 800х600х2200 | 100 – 630 | QS1–QS6 с предохранителем реечного типа | |
| УКН-15-01 У3 | 1200х600х2200 | 100 – 250 | QF1–QF8 стационарного исполнения | |
| УКН-16-01 У3 | 800х600х2200 | Отходящие: 100 – 630 Вводные: 630 – 1600 |
QS1–QS6 с предохранителем реечного типа QF выкатного исполнения |
|
| УКН-14-01 У3 | Регулируемое устройство компенсации реактивной мощности |
600х600х2200 | до 1000 | |
| УКН-14-02 У3 | 800х600х2200 | до 1000 |
