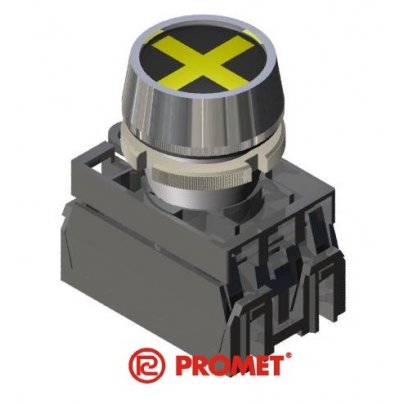

Индикаторы светодиодные Promet серии NEF

Код: Индикатор светодиодный
Производитель: Promet

Сигнальные индикаторы представляют собой особый вариант сигнальных ламп. Светящимся элементом являются светодиоды, которые характеризуются высокой прочностью и низким энергопотреблением. От основных ламп индикаторы отличаются применением нескольких светодиодов, зажигаемых группами и формирующими определенные символы, принятые в области электротехники и автоматизации. Кроме того, в настоящее время благодаря универсальному модулю стабилизации тока светодиодов индикаторы работают с любым напряжением между 24V - 230V переменного или постоянного тока (кроме индикатора наличия фаз - напряжение 230V AС/DC).Все  сигнальные индикаторы могут быть использованы в тяжелых промышленных условиях. Корпусы индикаторов NEK22M и NEF30 сделаны из металла, а корпусы индикаторов NEF22 – из пластика. Колпак изготовлен из прозрачного поликарбонатного огнестойкого пластика, устойчивого к механическим ударам. Индикаторы NEF22 и NEK22M предназначены для монтажа в стандартные отверстия Ø22,5 мм, а NEF30 - в отверстия Ø30,5 мм - в панелях, пультах сигнализации и управления или непосредственно в корпусах машин и оборудования.

Компания Promet выпускает следующие виды индикаторов:

Индикаторы положения: Они используются в автоматизации и промышленной энергетике, в частности, для указания положения контактов выключателей, разъединителей и т.д., в синоптических таблицах гидравлических, пневматических систем и паровых сетей для сигнализации положений клапанов или задвижек. Светящий элемент индикатора.

Выпускаются в следующих вариантах:

- CZ – красно-зелёный;

- GZ – жёлто-зелёный;

- CG – Красно-жёлтый;

- G – Жёлтый;

- Z – Зелёный;

- G – Красный.

Индикаторы наличия фаз: Они используются в трехфазных цепях. Предназначены для сигнализации о наличии напряжения в трех фазах. Сигнальными элементами являются 3 электролюминесцентных светодиода, показывающего правильную работу каждой из 3 фаз:

- Жёлтый (L1) - 1 фаза;

- Зелёный (L2) - 2 фаза;

- Красный (L3) - 3 фаза.

Индикаторы заземления: Они могут сигнализировать состояние заземления и информировать о заземлении данной электрической цепи. Расположение светодиодов желтого цвета формирует символ заземления.

Выпускаются в следующих вариантах:

- G – Жёлтый;

- Z – Зелёный;

- G – Красный.

Индикаторы положения выключателя: Предназначены для сигнализации состояния положения выключателей, разъединителей и т.д. На маскирующей пластине под плоским прозрачным колпаком индикатора расположен условный символ контакта выключателя и три светодиода разных цветов.

Технические характеристики

Номинальное напряжение изоляции (Ui)
- Для индикаторов NEF22TWF, NEF22MWF, NEF30WF
- Для остальных

- 500 В
- 250 В
Номинальное напряжение (Ue)/сила
- Для индикаторов NEF22TWF, NEF22MWF, NEF30WF
- Для остальных

- 3 x 230V AC
- 24÷230V AC/DC
Максимальная толщина панели 6 мм
Степень защиты
- часть над рабочей поверхностью
- часть под рабочей поверхностью

- IP66/67
- IP20
Температура окружающей среды для исполнения N2 -15...+30oC
W3 -30...+50oC
Сечения присоединительных проводов 1x или 2x LY 0.75 - 1.5 мм2
1x или 2x DY 1 - 1.5 мм2
